Varmgalvanisert U-kanal stålstøttebrakett

Den varmegalvaniserte U-kanals stålstøttebraketten fra ZHONGTIAN er designet for langsiktige solcellemonteringsapplikasjoner. Laget av Q235B eller Q355B varmvalset U-kanal stål og galvanisert i henhold til GB/T 13912, kombinerer den korrosjonsbestandighet, strukturell styrke, justerbar installasjon og fabrikktilpasning. Den er egnet for bakkemonterte solfarmer, landbruks-PV, fiske-PV, taksystemer og solcelle-carporter.

Korrosjonsbeskyttelse

Varmgalvanisering

Den varmgalvaniserte U-kanals stålstøttebraketten bruker et varmgalvanisert belegg som danner et sink-jernlegeringslag med stålsubstratet. Belegget gir sterk vedheft og katodisk beskyttelse mot mindre overflateskader.

De medfølgende dataene indikerer 500+ timer med saltspraymotstand og langsiktig beskyttelse i kyst-, salt-alkali-, surregn- og fuktige miljøer. Under egnede forhold kan levetiden nå ca. 25 år med redusert korrosjonsvedlikehold.

Behandlingsholdbarhet

De galvaniserte komponentene støtter fabrikkskjæring, bøying, stansing og annen prosessering uten å enkelt skrelle det beskyttende belegget. Forbehandling reduserer modifikasjoner på stedet og behovet for sekundær anti-korrosjonsbehandling.

Strukturell ytelse

Stål materialer

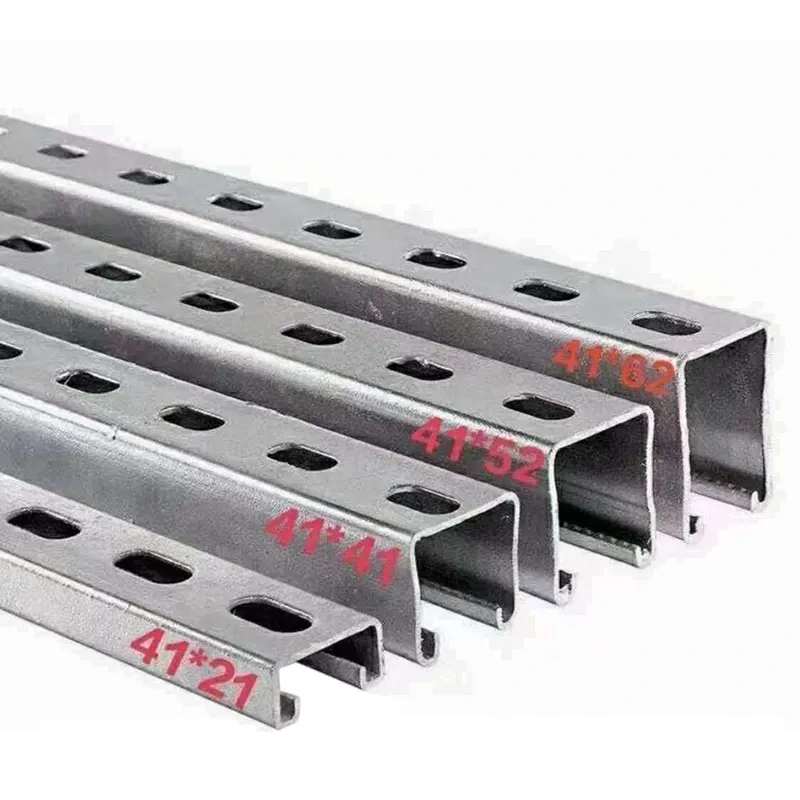

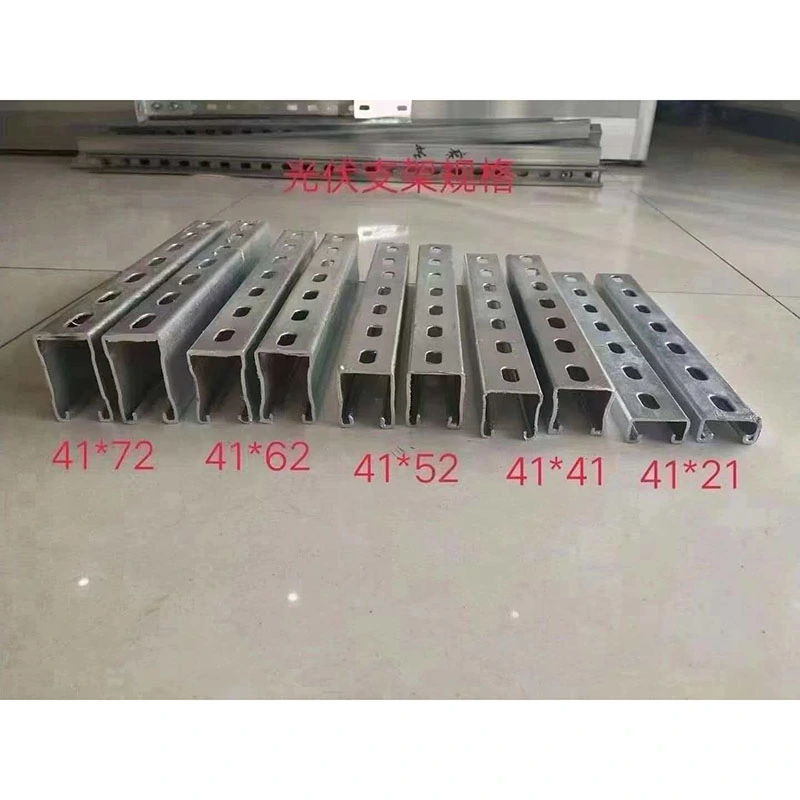

Q235B og Q355B varmvalset U-kanal stål er tilgjengelig i henhold til prosjektets lastekrav. Den U-formede profilen gir god bøye- og vridningsmotstand for fotovoltaiske støttekonstruksjoner.

Lastekapasitet

Strukturen kan konstrueres for sterk vind, tung snø og andre miljøbelastninger. De oppgitte dataene indikerer en ensøylet lastekapasitet på opptil 1,5 tonn under spesifiserte forhold.

Temperaturområde

Det medfølgende driftsområdet er omtrent -40°C til 120°C. Faktisk konstruksjonsdesign bør ta hensyn til lokal temperatur, vind, snø, fundament og installasjonsforhold.

Justerbar installasjon

Tilt justering

Systemet støtter flere tiltposisjoner fra 10° til 60°, slik at monteringsvinkelen kan justeres i henhold til prosjektplassering og solforhold. De leverte prosjektdataene indikerer at optimaliserte vinkler potensielt kan forbedre den årlige produksjonen med 5–8 %, avhengig av forholdene på stedet.

Modulkompatibilitet

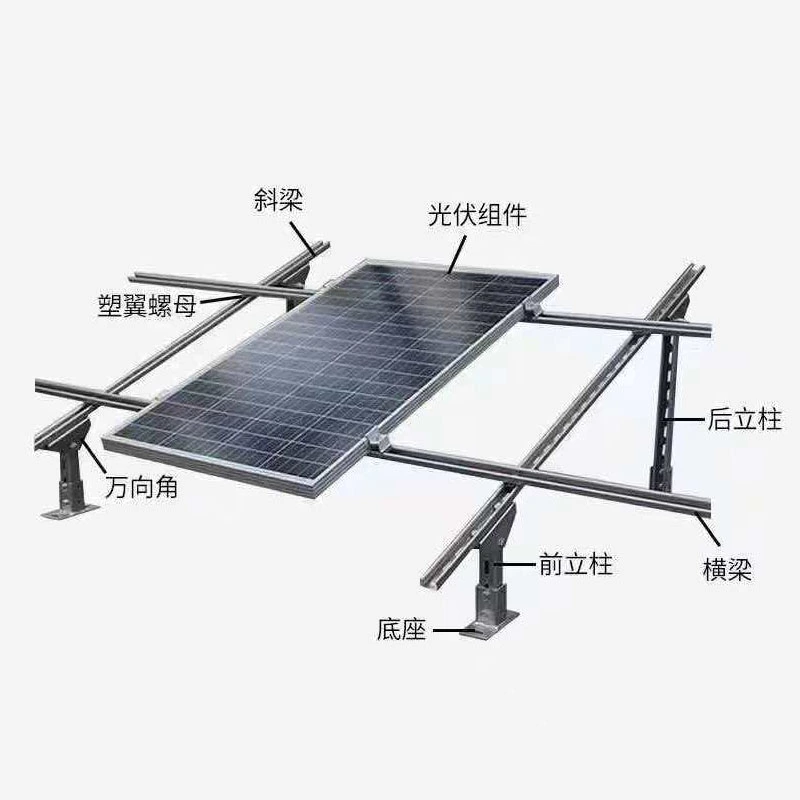

U-kanals glidestruktur støtter forskjellige fotovoltaiske moduloppsett og kan brukes med både monofaciale og bifaciale moduler. Modulavstand og monteringsposisjoner kan justeres under installasjonen.

Terrengtilpasning

Den modulære strukturen kan romme flat mark, skrånende terreng, landbruks-PV, fiske-PV og andre steder med varierende høyde- eller fundamentforhold.

Installasjonsmetode

Boltmontering

Den varmegalvaniserte U-kanals stålstøttebraketten bruker standardiserte utstansede hull og festemidler i rustfritt stål for boltkoblet installasjon. Dette reduserer sveising på stedet og forenkler montering.

Under passende prosjektforhold kan den standardiserte installasjonsmetoden forkorte byggetiden med mer enn 30 %.

Fabrikkforbehandling

ZHONGTIAN kan fullføre kutting, stansing, bøying og utvalgte forhåndsmonteringsoperasjoner før forsendelse. Dette bidrar til å redusere produksjon på stedet og forbedrer installasjonseffektiviteten.

Prosjektsøknader

Jordmontert PV

Enkeltsøyle og dobbelsøyle konfigurasjoner kan velges i henhold til modulstørrelse, fundamentavstand, vindlast og snølast.

Landbruk og Fiske PV

Forhøyede strukturer kan gi den nødvendige klaringen for landbruksaktiviteter eller vannbaserte solcelleprosjekter samtidig som strukturell stabilitet opprettholdes.

Tak og Carport PV

Lette takkonstruksjoner og integrerte solcarportkonfigurasjoner kan tilpasses i henhold til takforhold, parkeringsoppsett, moduldimensjoner og strukturelle krav.

Livssykluskostnad

Lavere vedlikehold

Varmgalvanisering reduserer behovet for regelmessig rustfjerning og overmaling sammenlignet med grunnleggende kaldgalvaniserte strukturer. Dette kan redusere langsiktig vedlikeholdsarbeid for store solcelleprosjekter.

Langsiktig kostnad

Selv om den opprinnelige innkjøpskostnaden kan være høyere enn enkle kaldgalvaniserte produkter, indikerer den medfølgende kostnadsvurderingen at livssykluskostnadene kan reduseres med mer enn 30 % under gjeldende forhold på grunn av lavere vedlikeholds- og utskiftingskrav.

Integrert innkjøp

Komplette komponenter

ZHONGTIAN kan levere U-kanalstål, C-kanalstål, jordpeler, klemmer, trykkblokker og rustfrie festemidler som en integrert innkjøpspakke.

Prosjektforsyning

Bunted sourcing hjelper EPC-entreprenører og solcelle-integratorer med å redusere leverandørkoordinering, logistikk, inspeksjon og ordrehåndteringsarbeid.

Tilpasset behandling

Egendefinerte lengder

Varmgalvanisert U-kanals stålstøttebrakett støtter tilpassede lengder i henhold til prosjekttegninger og installasjonskrav.

Tilpassede hull

Fabrikkstansing og posisjonering kan justeres for å matche spesifikke klemmer, seler, skinner og koblingskomponenter.

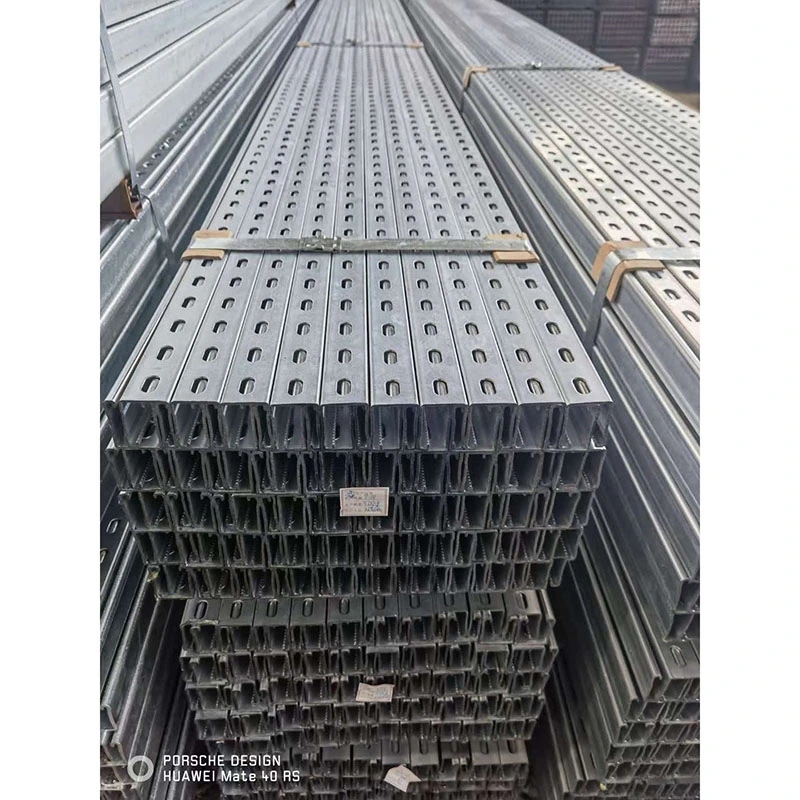

Pre-cut levering

Komponenter kan forhåndsskjæres og pakkes i henhold til prosjektseksjoner, noe som reduserer kutting på stedet og forenkler installasjonen.

Ofte stilte spørsmål

Hvilke stålkvaliteter er tilgjengelige?

Q235B og Q355B varmvalset U-kanal stål er tilgjengelig. Valget avhenger av prosjektbelastning og strukturelle beregninger.

Hvilken galvaniseringsstandard brukes?

Produktet følger GB/T 13912 krav for varmgalvaniserte stålprodukter.

Kan den brukes i kystområder?

Ja. Det galvaniserte belegget er egnet for utendørs korrosjonsbeskyttelse, inkludert kyst- og fuktige miljøer, når beleggspesifikasjonen er riktig valgt.

Hva er vinkelområdet?

Standard justerbart område er 10° til 60 %, avhengig av den endelige strukturelle konfigurasjonen.

Er det nødvendig med sveising på stedet?

Nei. Hovedstrukturen bruker standardiserte hull og boltforbindelser, noe som reduserer behovet for sveising på stedet.

Kan tilpassede lengder leveres?

Ja. ZHONGTIAN støtter tilpassede lengder, stansing, bøying, skjæring og annen fabrikkbehandling i henhold til prosjektkrav.
